隨著經濟的發展，摩天大樓越來越多，人們對建筑的定位和需求越來越豐富，建筑師的表達也更加豐富和多元化，復雜形態的建筑越來越多，而建筑復雜空間形態的呈現主要通過“建筑外衣”——幕墻來實現。這就對幕墻專業的設計、加工和施工等多個方面提出了更高的要求。
三鑫幕墻作為行業領軍品牌，近幾年也承建了一批復雜異型的高端項目，我司通過大力發展BIM和參數化技術，積極推進智慧制造平臺的研發，打造了一批批精品幕墻工程。
近兩年主要工程應用案例有：深圳崗廈350、匯德大廈幕墻工程(二期)、東莞長安萬科中心、珠海橫琴國際金融中心IFC、南京臺積電、深圳國銀及民生大廈裙樓、深圳智園D區、福州長樂機場、海口美蘭國際機場等。
一、深圳崗廈350項目
建設單位：深圳市金地大百匯房地產開發有限公司
建筑設計：KPF建筑師事務所
深圳市筑博工程設計有限公司
CCDI中建國際(深圳)設計顧問有限公司
建筑高度：375米
幕墻面積：85000平方米
幕墻類型：?jiǎn)卧?/P>
項目概況：整個建筑形體中間大兩頭小，存在內外傾，每層建筑平面為矩形，平面四個角為半徑9米的圓弧，東西南北四個面都帶有漸變凹槽。總共9046塊單元板塊、3600多種類型，大多為異型板塊，造型復雜，體量大(平行四邊形、梯形、曲面板塊)，對設計、加工和施工均是一個挑戰，我司積極采用BIM和參數化技術，提高效率，保證項目品質。
本項目主要BIM應用點如下：
參數化建模
導出玻璃面板下料單及加工圖
批量生成龍骨加工圖及下料單
二、深圳匯德大廈幕墻工程(二期)
建設單位：深圳市地鐵集團有限公司
建筑設計：亨派建筑設計咨詢(上海)有限公司(HPP)
同濟大學建筑設計研究 院(集團)有限公司
建筑高度：270米
幕墻面積：52900平方米
幕墻類型：?jiǎn)卧?/P>
項目概況：位于深圳市重點開發區域—深圳北站商務區，為區域內地標性建筑，是集合了辦公、商業、酒店等多功能為一體的綜合體。本項目單元板塊多，體量大，塔樓三角形空中大堂玻璃屋面呈斜面造型施工難度大。業主和總包單位對BIM要求較高，我司配備了專業的BIM團隊進行全程配合，取得了業主和總包方的高度認可。
本項目主要BIM應用點如下：
搭建三維模型，方案的快速比選
導出輕量化模型，便于各參與人員溝通和展示
進行碰撞檢測，提前發現問題
施工進度模擬
輸出工程量清單
導出VR模型，提高交互性
三、東莞長安萬科中心
建設單位：東莞市長安萬科房地產有限公司
建筑設計：筑博設計股份有限公司
建筑高度：263米
幕墻面積：45000平方米
幕墻類型：?jiǎn)卧?/P>
項目概況：建筑立面采用了“竹節”的設計理念，呈節節攀升之勢，外觀十分新穎，線條感及時代感較強。本工程采用單元式幕墻，全部為內外傾板塊，且轉角傾斜角度漸變，導致板塊種類繁多。運用傳統方式，存在加工和定位困難，故我司運用了數字化設計建造技術推進該項目，保障項目品質，圓滿完成了本項目。
本項目主要BIM應用點如下：
1.根據建筑圖紙，在Rhino軟件內建立幕墻表皮，完成找形工作;
2.通過參數化編程軟件Grasshopper生成單元板塊，進而快速得到整個幕墻模型，根據建立三維模型，模擬實際情況，發現設計問題，完成相應深化設計工作，如圖：
模型基準線標準單元板塊轉角單元板塊整體模型

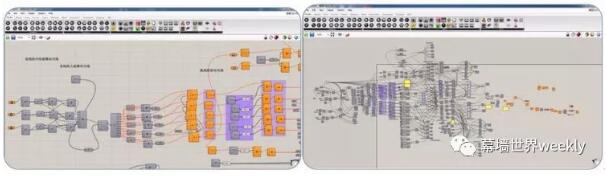

Grasshopper模型生成程序

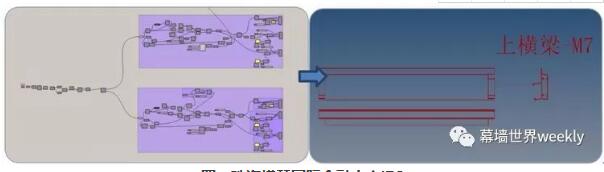

3. 在生成三維模型的基礎上，進一步通過程序生成玻璃面板、鋁合金橫梁、立柱等型材的三視加工圖，指導加工下單，如圖：
四、珠海橫琴國際金融中心IFC
建設單位：珠海橫琴新區十字門國際金融中心大廈建設有限公司
建筑設計：凱達環球建筑設計咨詢(北京)有限公司
中信建筑設計研究總院有限公司
建筑高度：332.7米
幕墻面積：62250平方米
幕墻類型：?jiǎn)卧?/P>
項目概況：塔樓建筑外形為中心對稱的扭轉雙曲面，采用平面擬合曲面的做法，存在大量的非矩形板塊，且大量板塊間存在V縫或X縫。本項目從設計、加工或者施工各方面來說均存在較大難度。
本項目主要BIM應用點如下：
表皮模型的優化
基于Rhino和GH平臺，開發表皮自動下單插件
玻璃面板自動下單
參數化建模
輔助加工
生成工程量清單
五、南京臺積電項目
建設單位： 臺積電(南京)有限公司
建筑設計：大元聯合建筑師事務所
信息產業電子第十一設計研究院科技工程股份有限公司
幕墻顧問：CDC
建筑高度：48米
主體結構型式：內部混凝土框架結構（詞條“框架結構”由行業大百科提供）、外部鋼結構（詞條“鋼結構”由行業大百科提供）造型。
幕墻類型：?jiǎn)卧?/P>
項目概況：GATE外表皮為雙曲面造型，上部金屬屋面系統，下部為2mm鋁板防水。非透明部位均采用4mm開縫鋁板。TUBE屋面采用金屬屋面系統，外側4 mm開縫鋁板;兩側立面為弧形表面，間隔布置“膠囊”形透明框架幕墻。整個項目對加工、施工定位和安裝要求較高。
本項目主要BIM應用點如下：
雙曲面板建模與曲率分析，面板優化與合并

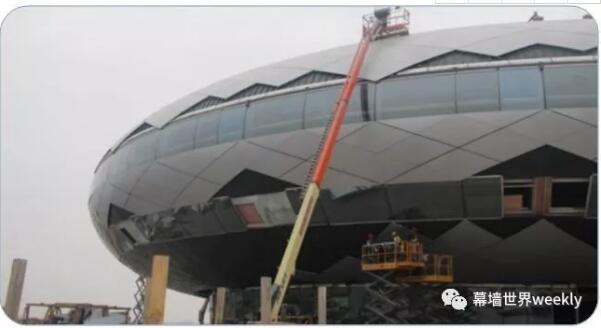

模型輔助加工放樣，指導雙曲面鋁板安裝
GATE下巴位置雙曲面防水層三角形平面簡化，便于加工和施工
模擬救援窗開啟，檢查是否符合規范
與鋼結構單位配合，輔助設計、下料和安裝定位

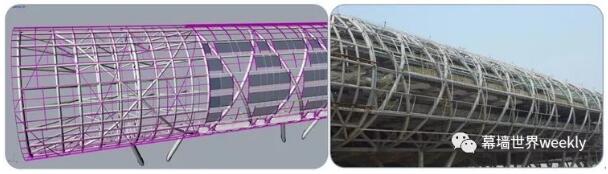

TUBE屋面系統安裝模擬，驗證方案可行性
模擬“膠囊”造型效果，得到各方認可后簡化加工和安裝，調高效率
利用BIM模型模擬復雜位置(連廊-TUBE收口)做法
為復雜收口位置提供下料、加工、安裝依據
<
六、深圳國銀、民生大廈裙樓幕墻工程
建設單位：國銀、民生金融租賃有限公司
建筑設計：筑博設計股份有限公司
建筑高度：25米
幕墻面積：6000平方米
幕墻類型：框架式
項目概況：幕墻為曲面造型，存在大量單曲及多曲的鋼結構、單曲及雙曲玻璃面板，加工難度大，空間定位點多，測量放線精度要求較高。本項目我司采用BIM及參數化技術，輔助深化設計、加工和現場施工放樣。
整體效果圖
幕墻表皮分析與優化
整體模型的建立

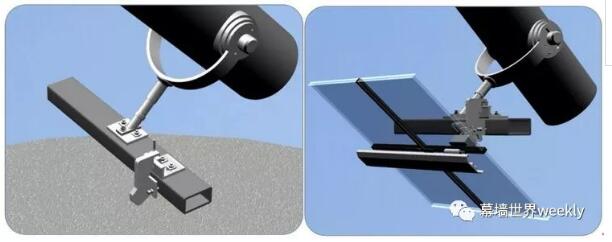

萬向調節裝置“聽診器”的安裝模擬
提供定位點
聽診器定位安裝
鋼龍骨布置
鋼龍骨數據統計

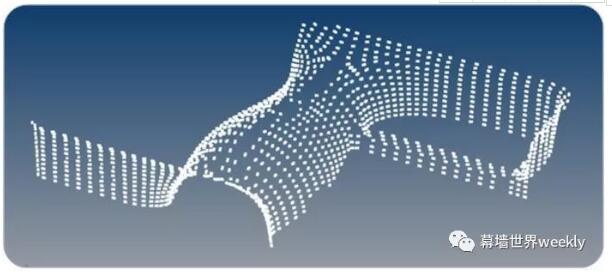

引進三維掃描技術復核鋼結構安裝誤差
施工模擬
<
七、深圳智園D區項目幕墻工程
建設單位：深圳市南山區建筑工務局
建筑設計：深圳市建筑設計研究總院有限公司
建筑高度：108m
幕墻面積：80000平方米
幕墻類型：框架式玻璃幕墻
項目概況：位于深圳市南山區桃源片區，其使用功能為科研與商業,D1、D2、D3三棟塔樓相互交映，成為區域內獨特的標志性建筑。本項目全過程采用BIM管理，對BIM要求較高，我司成立專門BIM小組，負責跟進整個智園D區幕墻工程項目，初期工作已初步取得一些成果。
制定材料顏色編碼和命名規則
幕墻表皮重建
參數化程序圖
初期方案討論和效果模擬

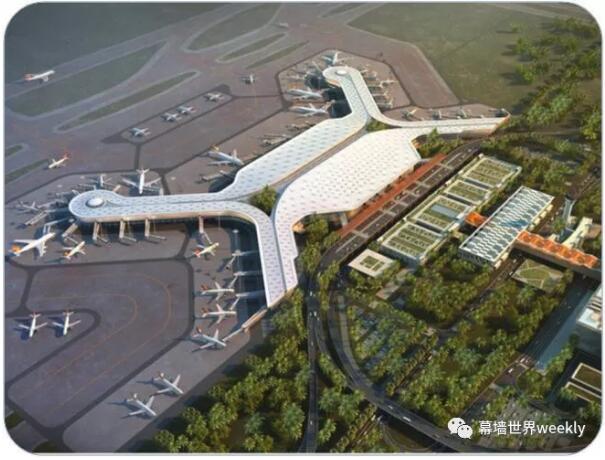

八、福州長樂機場
建設單位：元翔(福州)國際航空港有限公司
建筑設計：中國民航機場建設公司
建筑高度：44.6米
幕墻面積：55000平方米
幕墻類型：框架式
項目概況：本項目業主和總包單位對要求在設計、加工、施工、運維整個全壽命周期運用BIM技術，我司配備了專業的BIM團隊進行全程配合，受到了業主和總包的一致認可。

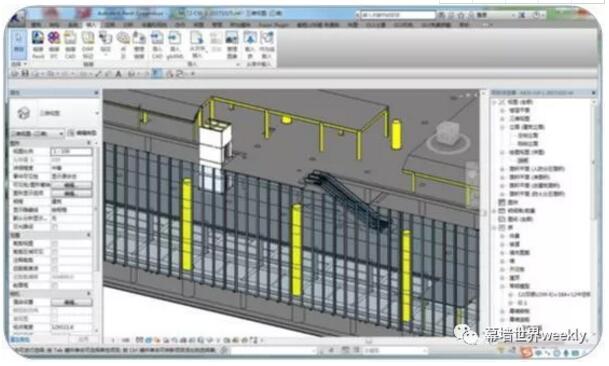

搭建BIM模型，輔助深化設計

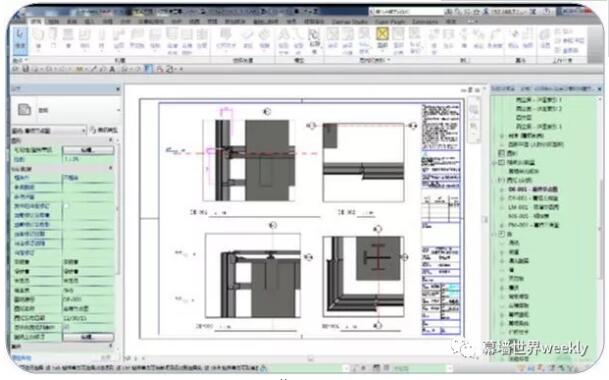

輔助出圖

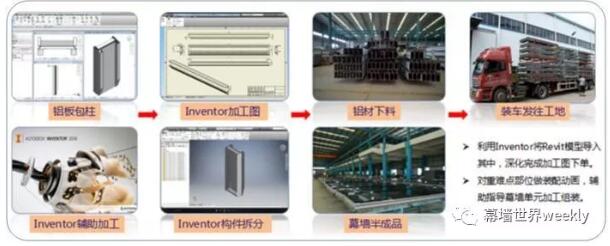

輔助幕墻構件加工
輔助現場技術交底
虛擬漫游瀏覽模型

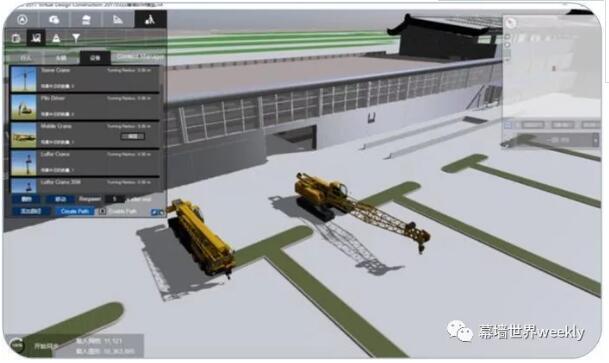

模擬施工機械布置和施工
九、海口美蘭國際機場
建設單位：海口美蘭國際機場有限責任公司
建筑設計：北京市建筑設計研究院有限公司
建筑高度：30米
幕墻面積：56000平方米
幕墻類型：框架式
項目概況：本項目幕墻體量大，業主和總包單位對要求在設計、加工、施工、運維整個全壽命周期運用BIM技術，我司配備了專業的BIM團隊進行全程配合，目前各項工作有序進行中。
整體模型的搭建
